Eurocode Actions des séismes - Zonage sismique

Obtenez dès maintenant les actions sismiques sur votre bâtiment avec Lisa.blue !
Lisez aussi

Zonage sismique à prendre en compte en France

Carte de zonage sismique à prendre en compte en France

Accélération maximale de référence d\'un sol de type A en m/s², par zone selon la Art. 4, Arrêté du 22/10/2010 modifié par Art.1, Arrêté du 15/09/2014
Zones12345
Accélération de référence du sol agr pour un sol de type A en m/s² 0,40,71,11,63,0

Valeurs des périodes et des paramètres de sol décrivant la forme des spectres de réponse horizontale
Classe de solZones 1 à 4 Zones 5
STB(S)TC(S)TD(S)STB(S)TC(S)TD(S)
A1,00,030,22,51,00,150,42,0
B1,350,050,252,51,20,150,52,0
C1,50,060,42,01,150,20,62,0
D1,60,10,61,51,350,20,82,0
E1,80,080,451,251,40,150,52,0

Valeurs des paramètres décrivant la forme des spectres de réponse verticale
Seismicity zoneavg / agTB(S)TC(S)TD(S)
Zones 1 à 40,80,030,202,5
Zones 50,90,150,42,0

Zonage sismique à prendre en compte en Belgique

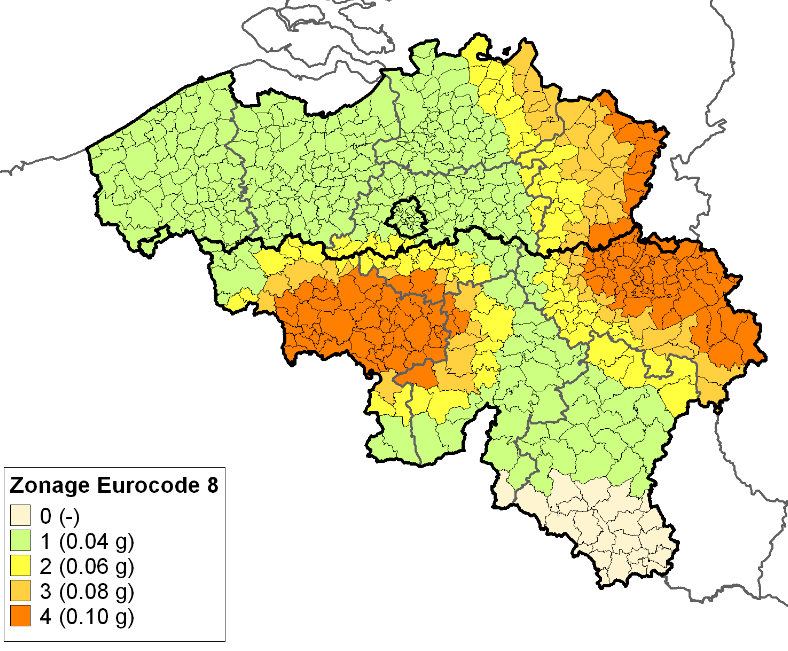

Carte de zonage sismique à prendre en compte en Belgique

Accélération maximale de référence d\'un sol de type A en m/s², par zone selon la NBN EN 1998-1 ANB:2009(F)
Zones01234
Accélération de référence du sol agr pour un sol de type A en m/s² Pas d'accélération significative0,390,590,780,98

Valeurs des périodes et des paramètres de sol décrivant la forme des spectres de réponse horizontale
Classe de solSTB(S)TC(S)TD(S)
A1,00,050,251,2
B1,350,050,251,2
C1,50,100,251,2
D1,80,10,31,2
E1,60,050,251,2

Valeurs des paramètres décrivant la forme des spectres de réponse verticale
Spectreavg / agTB(S)TC(S)TD(S)
Type 20,450,050,151,0

Zonage sismique à prendre en compte au Royaume Uni

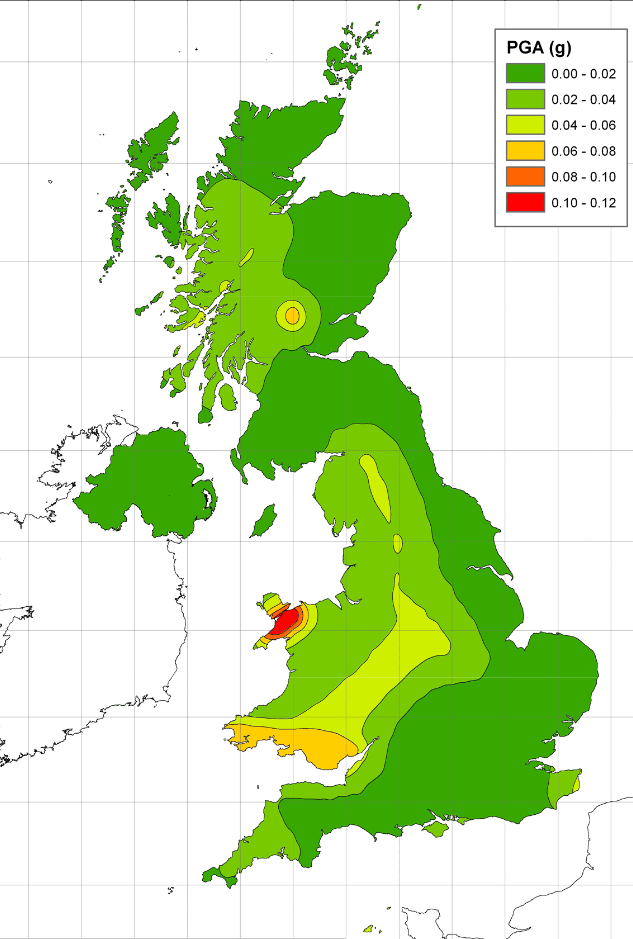

Carte de zonage sismique à prendre en compte au Royaume Uni

Accélération maximale de référence d\'un sol de type A en m/s², par zone selon la NA (2008) to BS EN 1998-1 sont données pour une période de retour de 2500 ans
Zones012345
Accélération de référence du sol agr pour un sol de type A en m/s² 0,200,390,590,790,981,18

Informations supplémentaires spécifiques à la BS EN 1998-1 provenant de la PD 6698:2009 §4 et §7.4
Comme cela est décrit à l'article 4, l'ensemble du Royaume-Uni est une zone de très faible sismicité, caractérisée par des tremblements de terre de libération d'énergie faible, de courte durée et par des mouvements du sol de relativement faible amplitude dans la zone épicentrale :

"La comparaison des valeurs de l'accélération maximale du sol (PGA - en anglais: peak ground acceleration) avec les valeurs de la PGA trouvées dans le monde entier montre que l'aléa sismique au Royaume-Uni est très faible par rapport aux normes internationales.

 La définition d'une région de sismicité très faible, recommandée par la norme BS EN 1998-1, est une valeur de agR inférieure à 0,04 g sur une période de retour de 475 ans; l'application de l'Eurocode n'est pas requise dans ces régions.

 On peut voir sur la carte que seule une très petite partie du Pays de Galles dépasse cette valeur recommandée et les études n'ont pas abouties à des valeurs supérieures à 0,08 g. Le zonage de l'ensemble du Royaume-Uni comme une zone de très faible sismicité donnée dans l'Annexe Nationale britannique (préfaces BS EN 1998-1 et BS EN 1998-5) est par conséquent conforme à la définition de très faible sismicité recommandé par l'Eurocode.

 On peut observer, cependant, que l'Eurocode fournit une autre définition des régions à très faible sismicité, telle que: celles où le produit agRS (c.a.d. l'accélération maximale de calcul du sol) dépasse 0,05 g; ce produit représente la PGA, selon la période de retour de référence, après avoir tenu compte des effets d'amplification du sol sur les mouvements du soubassement. Il est probable qu'une zone du Royaume-Uni plus étendue dépasserait le seuil de sismicité «très faible» au sens de cette définition, mais la zone serait encore relativement petite."
