Zones sismiques en Suisse (SIA)

Obtenez dès maintenant les actions sismiques sur votre bâtiment avec Lisa.blue !

Carte des zones sismiques et des charges en Suisse (SIA)

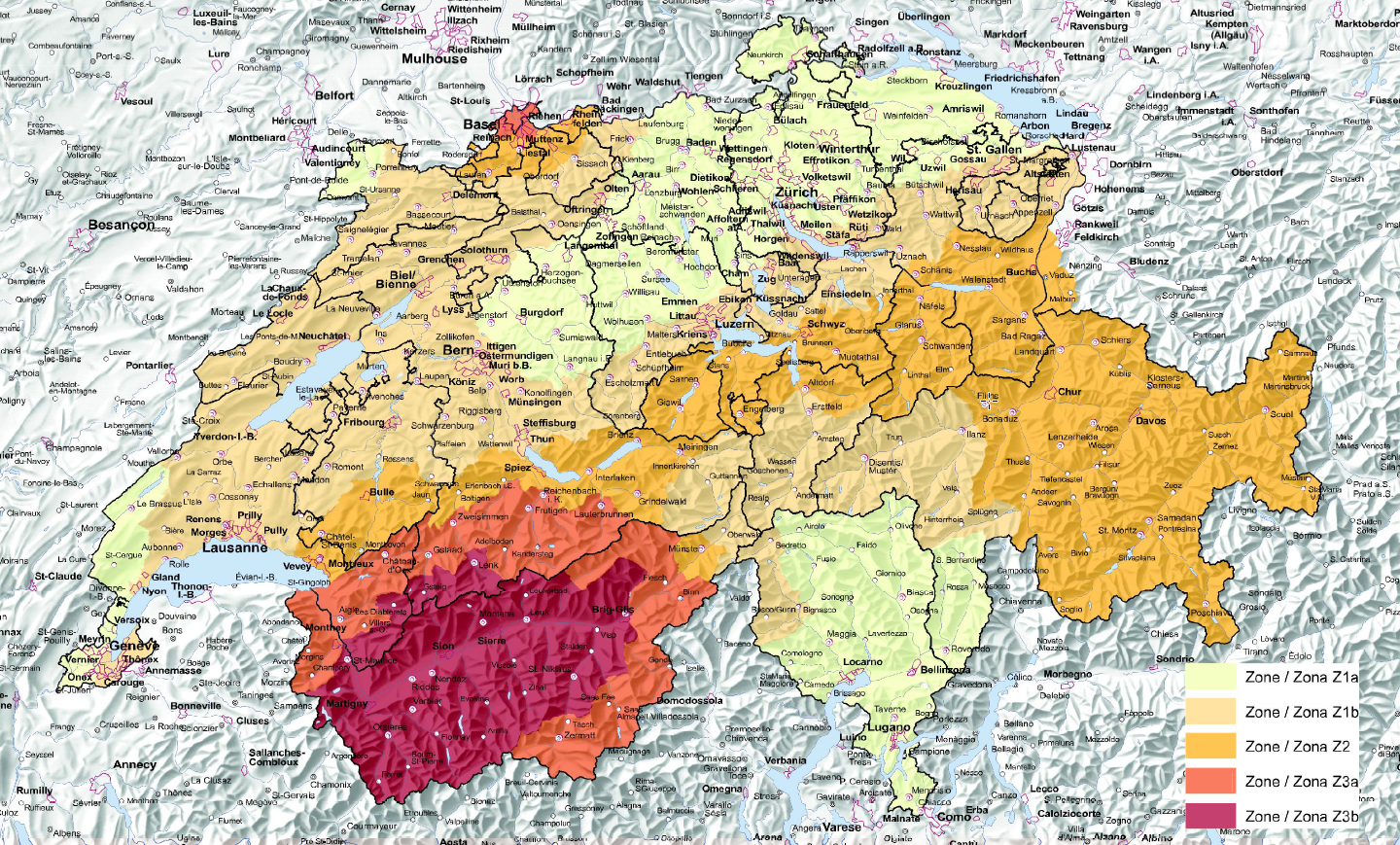

Carte des zones sismiques en Suisse

Avec Lisa.blue, obtenez votre zone sismique SIA immédiatement


En Suisse, les régions sismiques varient de la zone sismique Z1a (la plus basse) à la zone sismique Z3b (la plus élevée).

Ces zones indiquent la variation de l'accélération maximale de pointe du sol sur un sol de type A en m/s².

Accélération maximale de référence d'un sol de type A en m/s², par zone selon la SN 261:2020 §16.1 (+ Annex F)
Zones sismiques en Suisse Z1a Z1b Z2 Z3a Z3b
Accélération maximale de référence du sol agd sur un sol de type A en m/s² 0,6 0,8 1,0 1,3 1,6

Valeurs des périodes et des paramètres de sol décrivant la forme des spectres de réponse horizontale
Classe de sol Paramètres
S TB(S) TC(S) TD(S)
A 1,00 0,07 0,25 2,00
B 1,20 0,08 0,35 2,00
C 1,45 0,10 0,40 2,00
D 1,70 0,10 0,50 2,00
E 1,70 0,09 0,25 2,00
F --- --- --- ---

Extrait de Lisa.blue pour une zone sismique Z2

Séisme

Norme séisme
La norme SIA 261:2020 §16 (08/2020) et son annexe Annexe F (08/2020) définissent les règles et méthodes de calcul des actions du séisme sur les bâtiments.
Textes législatifs portant sur le séisme
  • Zonage : SN 261:2020 §16.2.1.1, Zones sismiques - Annexe F du 01/08/2020
    • La construction est située à Davos Platz dans une zone de sismicité Moderate (zone Z2).
  • Carte de zonage : Zonage sismique de la Suisse
  • Classification : SN 261:2020 §16.3, Classes d'ouvrages et facteurs d'importance du 01/08/2020
  • Accélération maximale de référence du sol
    L'intensité de l'accélération agd est fonction de la zone de sismicité. Sa valeur de 1 m/s² est indiquée dans SN 261:2020 §16.2.1.2, Accélération horizontale du sol du 01/08/2020 .
    Usage pour le classement d'importance :
    L'usage du bâtiment est de type "établissement sanitaire et social" ou assimilé.
    Selon SN 261:2020 §16.3, Classes d'ouvrages et facteurs d'importance du 01/08/2020 , la catégorie d'importance associée au séisme est III
    Coefficient d'importance du bâtiment
    Le coefficient γf est fonction de la catégorie d'importance du bâtiment. Sa valeur de 1.5 est indiquée dans SN 261:2020 §16.3, Classes d'ouvrages, Table 25 du 01/08/2020 .
    Classe de sol
    Le sol d'assise de la construction est de classe "C" :
    Dépôts de sable et de gravier moyennement compacts à compacts ou d'argile ferme, d'une dizaines à plusieurs centaines de mètres d'épaisseur.
    Accélération horizontale de calcul d'un sol de classe "C"
    L'intensité de l'accélération du sol est calculé ainsi:


    ²
    Vérification parasismique
    Un bâtiment appartenant à la classe importante II nécessite l'application de la norme SIA 261. §16.3.1.2(Tab. 25)
      Application obligatoire des règles SIA 261 pour la vérification de la sécurité structurelle
      Application obligatoire des règles SIA 261 pour la vérification de l'aptitude au service
    Spectre de dimensionnement horizontal pour analyse élastique
    le spectre de dimensionnement est déterminé à partir du spectre de réponse élastique pour 5% d'amortissement visqueux.
    Il fournit l'accélération maximale de la structure ancrée au sol pendant le séisme. Avec, selon la norme SIA261 §16.2.2(Tab. 24) :
    • les paramètres du spectre de calcul fonction de la classe de sol et de la zone de sismicité :
      • T est la période de vibration, en s, d'un système linéaire à un seul degré de liberté.
      • la limite inférieure des périodes correspondant au palier d'accélération spectrale constante : TB = 0.1 s.
      • la limite supérieure des périodes correspondant au palier d'accélération spectrale constante : TC =0.4 s.
      • la valeur définissant le début de la branche à déplacement spectral constant : TD =2 s.
      • l'accélération de calcul tenant compte des effets de site lithologiques qui amplifient le mouvement sismique en fonction de la nature du sous-sol : agS = 2.17 m/s2.
    • le coefficient de comportement qui permet de prendre en compte la capacité de dissipation d'énergie de la structure : q = 1.5 .
    • Sd(T) le spectre de calcul horizontal défini par les expressions suivantes :
      • 0 ≤ T ≤ TB : (SIA261 : §16.2.4.1 (31))
      • TB ≤ T ≤ TC : (SIA261 : §16.2.4.1 (32))
      • TC ≤ T ≤ TD : (SIA261 : §16.2.4.1 (33))
      • TD ≤ T : (SIA261 : §16.2.4.1 (34))

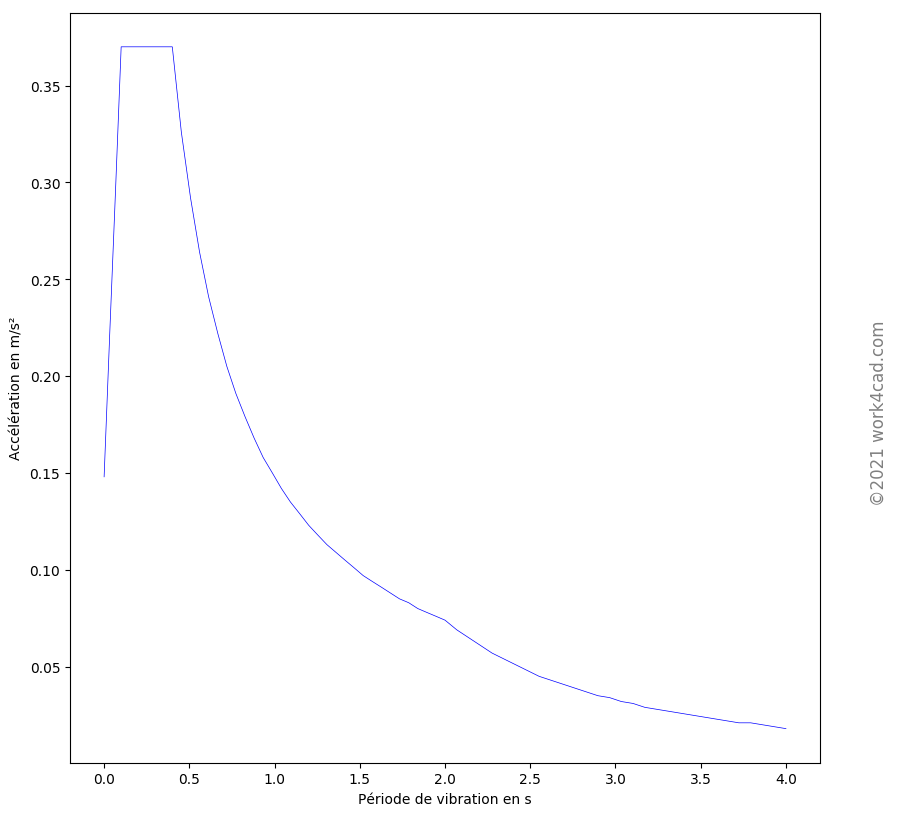

    spectre horizontal de calcul
    Déplacement de calcul du sol
    Le déplacement de calcul du sol est évalué à
    (SIA261 : §16.2.4.3 (35))

    cm
    Accélération verticale de calcul du sol
    L'intensité de l'accélération de calcul du sol suivant la direction verticale est calculée ainsi :
    (SIA261 : §16.2.4.2, 01/08/2020)

    m/s²
    Mesures relatives à la conception et mesures constructives

    Les mesures constructives concernant les bâtiments sont indiquées dans la norme SN 261:2020 §16.4. Leur caractère obligatoire dépend de la combinaison de la zone de séisme (Z2) et de la classe d’ouvrages (III). D’autres mesures peuvent être prescrites dans les normes SIA 262 à 267.

    • Vue en plan, dispositions constructives
    • Ces mesures constructives sont Exceptions à justifier (SN 261:2020 §16.4.1 Tab. 27)
      • Dans le plan, répartir le plus symétriquement possible les éléments servant à reprendre les forces horizontales (cadres, parois porteuses avec noyau, contreventements triangulés, etc.) et prévoir des capacités de déformation similaires. Assurer un comportement homogène de la structure par une disposition adéquate des planchers, des contreventements, etc.
      • Pour les éléments devant reprendre des forces horizontales, éviter des variations (dans la direction verticale) des rigidités et des résistances à la flexion, à l’effort tranchant et à la torsion (exception: transition aux sous-sols).
      • Constituer un caisson rigide au niveau des sous-sols.
    • Bâtiment:
    • Ces mesures constructives sont Obligatoire (SN 261:2020 §16.4.1 Tab. 27)
      • Solidariser les éléments préfabriqués aux autres éléments de la construction.
      • Pour les éléments préfabriqués avec appuis mobiles, prévoir une longueur d’appui égale aux 1 / 70 de la portée, mais à 150 mm au minimum.
    • Fondation :
    • Ces mesures constructives sont Obligatoire (SN 261:2020 §16.4.1 Tab. 27)
      • Ne pas concevoir une structure porteuse reposant sur des sols de rigidités très différentes.
      • Pour assurer des déplacements uniformes, éviter les fondations isolées situées dans des terrains meubles ou les lier au moyen de traverses.
