Karte der Schneezonen und Schneelasten und Auswirkungen der Höhenlage in Frankreich
Eurocodes Schneezone pro Gemeinde, Kanton und Departement

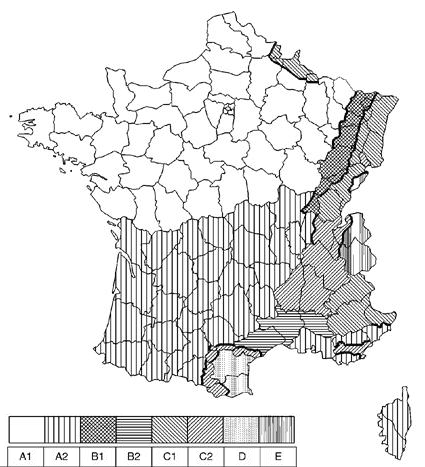

Karte der Schneezone in Frankreich

Mit Lisa.blue erhalten Sie sofort Ihre Schneezone pro Gemeinde und Höhelage


In Frankreich variieren die Schneeregionen von Schneezone A1 (niedrig) für Nordfrankreich, Schneezone A2 für Südwest, Schneezone B1, Schneezone B2, Schneezone C1, Schneezone C2, Schneezone D und Schneezone E (am höchsten).

Für Saint-Pierre-et-Miquelon ist eine Schneelast in lisa.blue verfügbar.

Für die Überseegebiete Guadeloupe, Martinique, Réunion, Französisch-Guayana, Mayotte, Neukaledonien, Wallis und Futuna gibt es keine Schneelast zu berücksichtigen.

Werte für Schneelasten in kN/m², nach Schneezone gemäß NF EN 1991-1-3/NA (05 2007)
Schneezonen A1 A2 B1 B2 C1 C2 D E
Charakteristischer Wert (Sk) der Schneelast auf dem Boden bis einer Höhe unter 200 m 0,45 0,45 0,55 0,55 0,65 0,65 0,90 1,40
Bemessungswert (SAd) der außergewöhnlichen Schneelast auf den Boden - 1,00 1,00 1,35 - 1,35 1,80 -
Charakteristische Belastungsänderungsgesetze für Höhenlagen über 200 m Sk + ΔS1 Sk + ΔS2

Einfluss der Höhenlage
Höhe A ΔS1 ΔS2
von 200 bis 500 m
von 500 bis 1000 m
von 1000 bis 1500 m

Lisa.blue Auszug für eine Schneezone A1

Schnee

Das Gebäude befindet sich in der Schneezone A1 auf einer Höhenlage von  22 m.
Schnee Standard
Die für die Berechnung der Schneelast auf diesem Gebäude geltende Norm ist EN 1991-1-3 (07/2003) und ihr nationaler Anhang FR NA (05/2007).
Charakteristische Schneelast auf dem Boden
Die Werte der Flächenlast der Schnee auf dem Boden sk,0, entsprechen der niedrigeren Höhenlagen, werden durch den Nationalen Anhang festgelegt.
Dieser bietet eine Länderkarte unterteilt in Klimaregionen.
Für die Zone A1, der spezifische Wert der Last ist : sk,0 = 0.450 kN/m2.
Charakteristische Schneelast auf dem Boden des Standorts
Die Last sk,22 m berücksichtigt den Einfluss der Höhe, die hier gleich ist mit 0.000 kN/m2 :
sk,A = sk,0+0s_{k,0} + 0 (NF EN 1991-1-3 /NA)
sk,22 m = 0.45+00.45 + 0
sk,22 m = 0.450 kN/m2
Normale Schneelast auf dem Boden des Standorts
Der nationale Anhang enthält keine Elemente zur Anpassung der Schneelast auf dem Boden an die Wiederkehrperiode.
Also werden wir einfach haben: sn = sk,22 m =  0.45 kN/m²
Außergewöhnliche Schneelast auf dem Boden der Baustelle
Die Werte von sAd auf der Karte im Anhang zu dieser Norm angegeben. Diese Werte sind unabhängig von der Höhenlage.
sAd =  0 kN/m²(NF EN 1991-1-3 /NA Clause 4.3 )
Äquivalente Schneehöhe auf dem Boden des Standorts
Für Kontrollen an den Grenzzuständen der Gebrauchstauglichkeit:
  • Neuschneehöhe = 45 cm,
  • festgelegte Schneehöhe = 22 cm,
  • Altschneehöhe = 12 cm,
  • Nassschneehöhe = 11 cm.
  • mit: Schneehöhe = snρ\frac{ \displaystyle s_{n}}{ \displaystyle \rho}
Für Überprüfungen bei Grenzzuständen:
  • Neuschneehöhe = 67 cm,
  • festgelegte Schneehöhe = 33 cm,
  • Altschneehöhe = 19 cm,
  • Nassschneehöhe = 16 cm.
  • mit: Schneehöhe = max1.5⋅sn,sAdρ\frac{ \displaystyle \max_{1.5 \cdot s_{n}},s_{Ad}}{ \displaystyle \rho}
mit: (Annex E)
  • Neuschneedichte = 1 kN/m3,
  • Dichte des festen Schnees = 2 kN/m3,
  • Altschneedichte = 3.5 kN/m3,
  • Nassschneedichte = 4 kN/m3
