Zone de neige par commune en France aux Eurocodes

Obtenez les zones de neige par commune et davantage avec Lisa.blue !

Carte des zones de neige et charges, avec effet de l'altitude, en France
Zone de neige par commune, canton et département aux Eurocodes

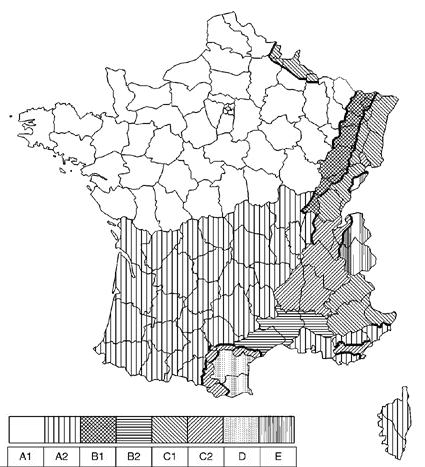

Carte des zones de neige en France

Avec Lisa.blue, obtenez votre zone de neige par commune et l'altitude immédiatement


En France, les régions de neige varient de la zone de neige A1 (faible) pour le nord de la France, zone de neige A2 pour le sud-ouest, zone de neige B1, zone de neige B2, zone de neige C1, zone de neige C2, zone de neige D et zone de neige E (plus élevée).

Pour Saint-Pierre-et-Miquelon il y a une charge de neige disponible dans lisa.blue.

Pour les territoires d'outre-mer Guadeloupe, Martinique, La Réunion, Guyane, Mayotte, Nouvelle Calédonie, Wallis et Futuna, il n'y a pas de charge de neige à considérer.

Valeurs des charges de neige en kN/m², par zone de neige selon NF EN 1991-1-3/NA (05 2007)
Zones de neige A1 A2 B1 B2 C1 C2 D E
Valeur caractéristique (Sk) de la charge de neige sur le sol à une altitude inférieure à 200 m 0,45 0,45 0,55 0,55 0,65 0,65 0,90 1,40
Valeur de calcul (SAd) de la charge exceptionnelle de neige sur le sol - 1,00 1,00 1,35 - 1,35 1,80 -
Lois de variation de la charge caractéristique pour une altitude supérieure à 200 m Sk + ΔS1 Sk + ΔS2

Effet de l'altitude
Altitude A ΔS1 ΔS2
de 200 à 500 m
de 500 à 1000 m
de 1000 à 1500 m

Extrait de Lisa.blue pour une zone de neige A1

Neige

Le bâtiment est situé en zone de neige A1 à une altitude de  22 m.
Normes de neige
La norme applicable pour le calcul des charges de neige sur le bâtiment est EN 1991-1-3 (07/2003) et son annexe nationale FR NA (05/2007).
Charge de neige caractéristique sur le sol
Les valeurs des charges surfaciques de neige sur le sol sk,0, correspondant à de basses altitudes, sont spécifiées par l'annexe nationale.
Celle-ci fournit une carte du territoire national découpée en zones climatiques.
Pour la zone A1, la valeur de la charge indiquée est : sk,0 = 0.450 kN/m2.
Charge de neige caractéristique sur le sol du site
La charge sk,22 m intègre l'influence de l'altitude ici égale à 0.000 kN/m2 :
sk,A = sk,0+0s_{k,0} + 0 (NF EN 1991-1-3 /NA)
sk,22 m = 0.45+00.45 + 0
sk,22 m = 0.450 kN/m2
Charge de neige normale sur le sol du site
L'annexe nationale ne fournit pas les éléments permettant d'ajuster la charge de neige sur le sol en fonction de la période de retour.
Nous aurons donc simplement : sn = sk,22 m =  0.45 kN/m²
Charge de neige accidentelle sur le sol du site
Les valeurs de sAd sont données par la carte de cette norme. Ces valeurs sont indépendantes de l'altitude.
sAd =  0 kN/m²(NF EN 1991-1-3 /NA Clause 4.3 )
Épaisseur de neige équivalente sur le sol du site
Pour les vérifications aux états limites de service :
  • épaisseur de neige fraîche = 45 cm,
  • épaisseur de neige établie = 22 cm,
  • épaisseur de neige ancienne = 12 cm,
  • épaisseur de neige mouillée = 11 cm.
  • avec: épaisseur de neige = snρ\frac{ \displaystyle s_{n}}{ \displaystyle \rho}
Pour les vérifications aux états limites ultimes :
  • épaisseur de neige fraîche = 67 cm,
  • épaisseur de neige établie = 33 cm,
  • épaisseur de neige ancienne = 19 cm,
  • épaisseur de neige mouillée = 16 cm.
  • avec: épaisseur de neige = max1.5sn,sAdρ\frac{ \displaystyle \max_{1.5 \cdot s_{n}},s_{Ad}}{ \displaystyle \rho}
avec : (Annex E)
  • poids volumique de la neige fraîche = 1 kN/m3,
  • poids volumique de la neige établie = 2 kN/m3,
  • poids volumique de la neige ancienne = 3.5 kN/m3,
  • poids volumique de la neige mouillée = 4 kN/m3
