Carte des zones de neige et charges, avec effet de l'altitude, en Suisse
Carte des charges de neige de la SIA et effet de l'altitude à considérer

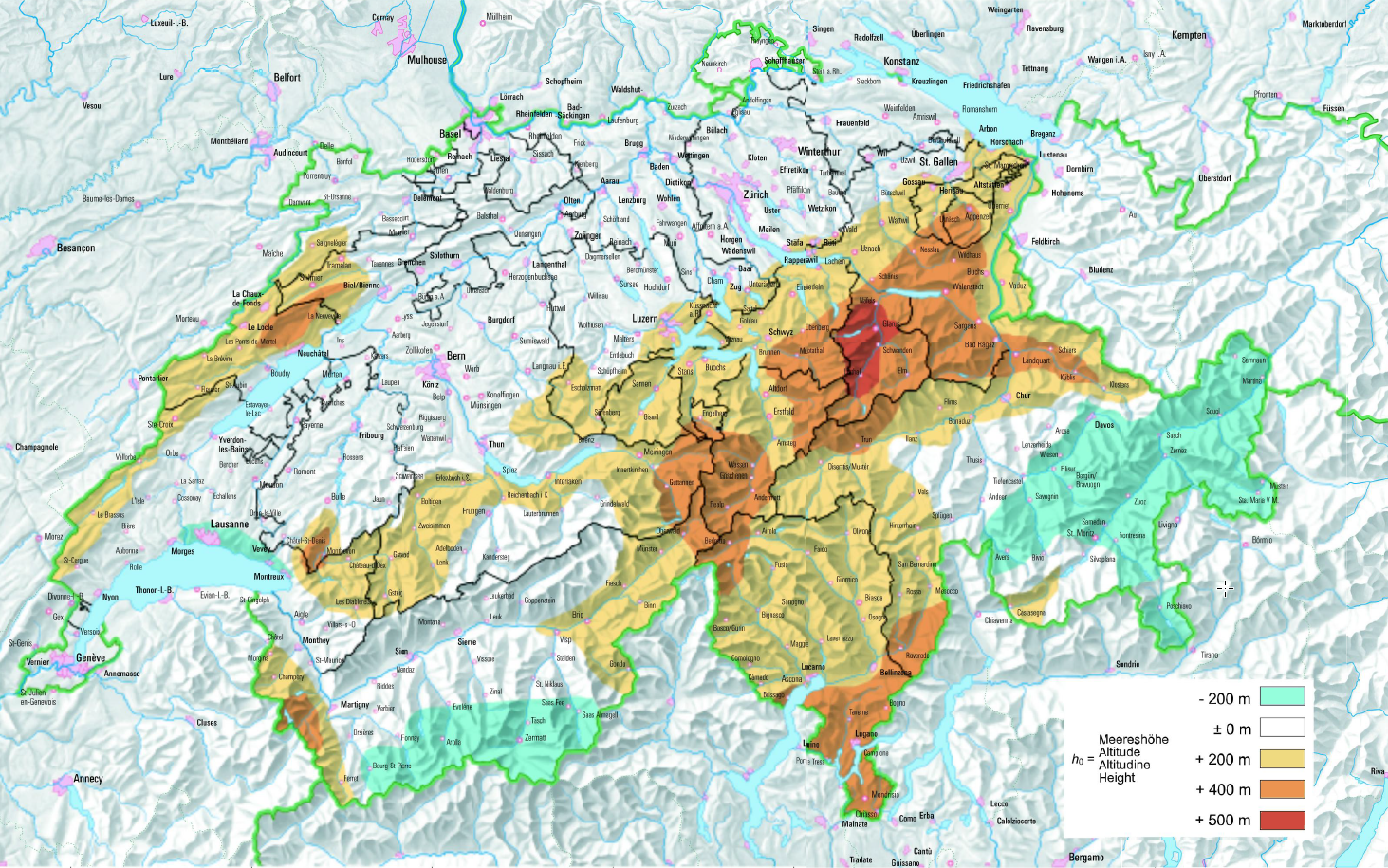

Carte des zones de neige en Suisse

Avec Lisa.blue, obtenez votre zone de neige SIA et l'altitude immédiatement


En Suisse, les zones de neige varient de la zone de neige - 200m (la plus basse) à la zone de neige + 500m (la plus haute).

Ces zones indiquent la variation à appliquer à l'altitude de la construction en fonction du site pour obtenir l'altitude de référence prise en compte dans le calcul de la charge.

Effet de la zone SN 261:2020 §5.2. (Annex D)
Zones de neige -200m +0m +200m +400m +500m
Altitude de référence (Aref) d'un bâtiment situé à l'altitude suivante 2000 m Ar- 200m Ar Ar+ 200m Ar+ 400m Ar+ 500m

avec Ar = Altitude réelle du site de construction


Effet de l'altitude
Formule Minimum

Extrait de Lisa.blue pour une zone de neige -200m

Neige

Le bâtiment est situé en zone de neige -200 m à une altitude de 1563 m.
Normes de neige
La norme applicable pour le calcul des charges de neige sur le bâtiment est SIA 261:2020 §5 (08/2020) et son annexe nationale Annexe D (08/2020).
Charge de neige caractéristique sur le sol
Les valeurs des charges surfaciques de neige sur le sol sk,0, correspondant à de basses altitudes, sont spécifiées par l'annexe.
Celle-ci fournit une carte du territoire national découpée en zones climatiques.
Pour la zone -200 m, la valeur de la charge indiquée est : sk,0 =  0.400 kN/m2.
Charge de neige caractéristique sur le sol du site
Altitude de référence du site de construction Aref,1563 m intègre l'influence de l'altitude de référence ici égale à 1363 m
 La charge sk, 1563 m intègre l'influence de l'altitude ici égale à  6.066 kN/m2 :
(SIA 261:SN-505261 §5.2.6(10))

Charge de neige normale sur le sol du site
La norme SIA ne fournit pas les éléments permettant d'ajuster la charge de neige sur le sol en fonction de la période de retour.
Nous aurons donc simplement : 6.466 kN/m²
Charge de neige accidentelle sur le sol du site
Les charges de neige exceptionnelles ne sont pas applicables en Suisse.
(SIA 261:SN-505261)
Charge linéaire répartie au bord du toit.
Une corniche doit être prise en considération pour dimensionner les éléments de toiture en porte à faux des ouvrages situés à plus de 800m d'altitude.
La charge de la corniche est admise comme une charge linéaire répartie au bord du toit.
(SIA 261:SN-505261 §5.3.7)



avec :
  • Coefficient de forme, dépend de la pente de toiture
    Pente de toit = 30 °, μi = 0.8
  • Coefficient d'exposition
    Ce = Exposition au vent normale = 1
  • Coefficient thermique
    CT = 1
Épaisseur de neige équivalente sur le sol du site
Pour les vérifications aux états limites de service :
  • épaisseur de neige fraîche = 646 cm,
  • épaisseur de neige établie = 323 cm,
  • épaisseur de neige ancienne = 184 cm,
  • épaisseur de neige mouillée = 161 cm,
  • épaisseur de neige fabriquée par des moyens techniques = 129 cm.
  • avec : épaisseur de neige =
Pour les vérifications aux états limites ultimes :
  • épaisseur de neige fraîche = 969 cm,
  • épaisseur de neige établie = 484 cm,
  • épaisseur de neige ancienne = 277 cm,
  • épaisseur de neige mouillée = 242 cm,
  • épaisseur de neige fabriquée par des moyens techniques = 193 cm.
  • avec : épaisseur de neige =
avec : (SIA 261:SN-505261 §5.4.2)
  • poids volumique de la neige fraîche = 1 kN/m3,
  • poids volumique de la neige établie = 2 kN/m3,
  • poids volumique de la neige ancienne = 3.5 kN/m3,
  • poids volumique de la neige mouillée = 4 kN/m3
  • épaisseur de neige fabriquée par des moyens techniques = 5 kN/m3
