Windzone SIA in der Schweiz, mit Basiswinddruck

Holen Sie sich jetzt die Windaktionen auf Ihrem Gebäude mit Lisa.blue!

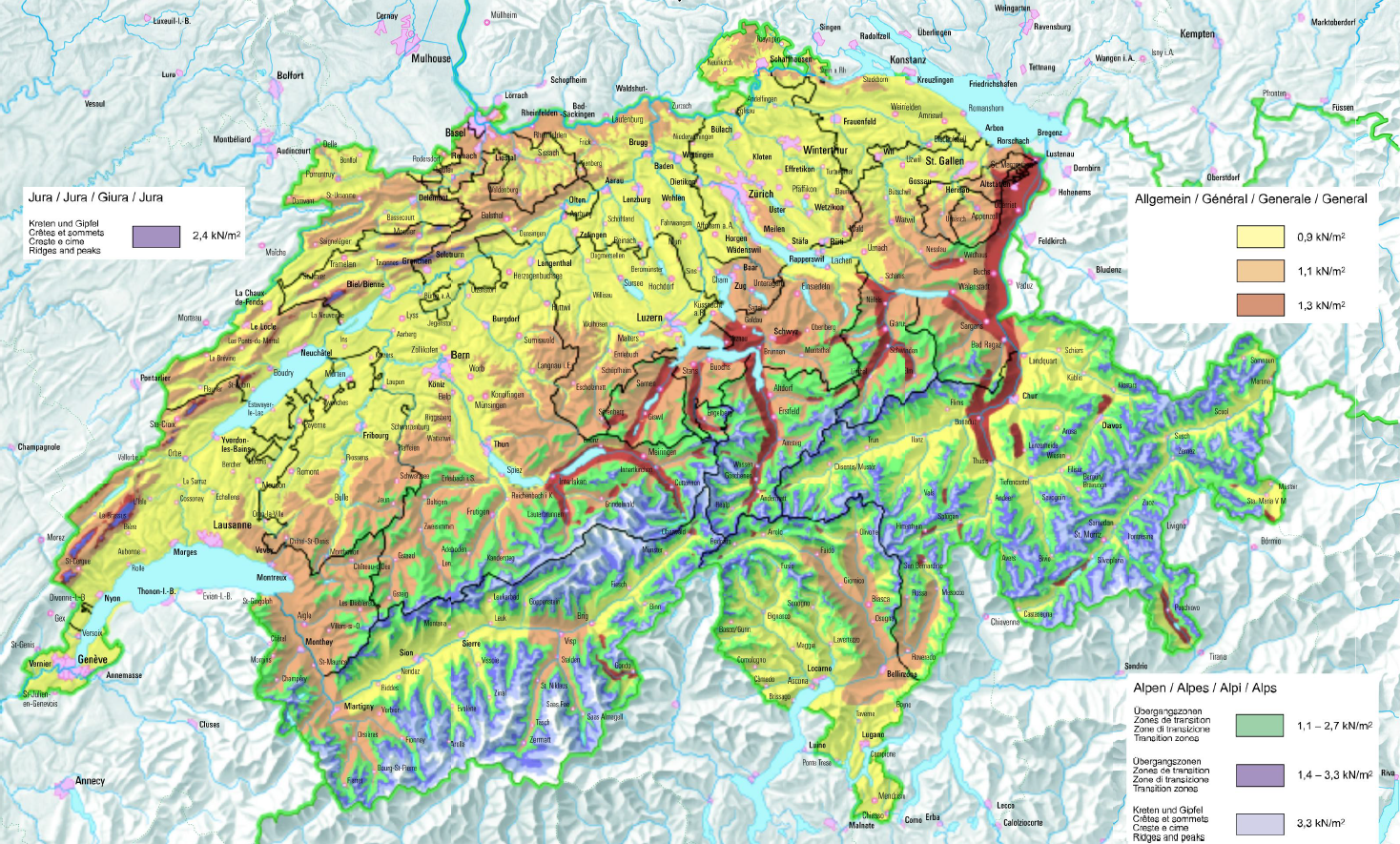

SIA Karte der Windzonen und Belastungen in der Schweiz

Karte der Windzonen in der Schweiz

Mit Lisa.blue erhalten Sie sofort Ihre SIA-Windzone


In der Schweiz reichen die Erdbebengebiete von Windzone 0.9 (niedrigste) bis Windzone 3.3 (höchste).

Diese Zonen zeigen die Variation des Referenzwertes des dynamischen Drucks in kN/m² an.

Referenzwert des dynamischen Drucks in kN/m², nach Zone gemäß SN 261:2020 §6.2 (+ Annex E)
Windzonen Jura Allgemein Alpen
Referenzwert für den dynamischen Druck in kN/m² 2.4 0.9 1.1 1.3 1.1-2.7 1.4-3.3 3.3

Lisa.blue Auszug für eine Windzone 1.1

Vent

Das Gebäude befindet sich in der Windzone 1.1.
Wind Standard
Der für die Windlastberechnung auf dieses Gebäude anwendbare Standard ist SIA 261:2020 §6 (08/2020) und sein Anhang Annexe E (08/2020).
Referenzwert für den dynamischen Druck
Der Referenzwert des dynamischen Drucks, qp0, entspricht der Spitzengeschwindigkeit (Windböen von einigen Sekunden) in 10 m Höhe über dem Boden in einem Gelände vom Typ 'offenes Land' (Kategorie III).
Die grundlegenden Werte des dynamischen Drucks sind in Anhang E festgelegt.
Dieser bietet eine länderkarte unterteilt in Klimaregionen.
Für die Zone 1.1 ist der angegebene Wert des Drucks: qp0 = 1.1 kN/m².
Grundlegende Werte der Basiswindgeschwindigkeit
Der Grundwert der Basiswindgeschwindigkeit vb0 wird aus dem Referenzwert des dynamischen Drucks und der Dichte der Luft abgeleitet.
Die Dichte der Luft für ein Gebäude, das sich in einer Höhe von 1278 m. befindet.
(Office fédéral de l'énergie, 1999: Planification des installations éolienne - Guide pour la Suisse).
Die Beziehung zwischen dem dynamischen Druck qp0 und der Basiswindgeschwindigkeit vb0 lautet:

Die grundlegende Windgeschwindigkeit vb0 ist also :

Grundlegende Windgeschwindigkeit vb auf der Baustelle während eines Zeitraums von 50 Jahre
Wahrscheinlichkeitskoeffizient der Überschreitung
Die Wahrscheinlichkeit p einer Überschreitung wird über die Nutzungsdauer des Projekts betrachtet, die wiederum auf der Nutzung des Projekts basiert.
Für unser Bauprojekt ist die Verwendung habitations individuelles, die empfohlene Nutzungsdauer, die für die Bestimmung der Wiederkehrperiode erforderlich ist, beträgt daher 50 Jahre.

Die mittlere 10-Minuten-Windgeschwindigkeit mit der Wahrscheinlichkeit p für eine jährliche Überschreitung wird durch Multiplikation der Basiswindgeschwindigkeit vb mit dem Wahrscheinlichkeitsfaktor für starken Wind cprob ermittelt:
(Nicht durch SIA-Normen referenziert - Anwendung von EN 1991-1-4 Gleichung 4.2)

Richtungsfaktor des Windes
'Windrichtung' bedeutet die Richtung, aus der der Wind kommt.
Die SIA-Norm erwähnt keinen Windrichtungskoeffizienten, um die resultierenden Drücke zu reduzieren. Wir nehmen daher an, dass cdir = 1.
Faktor Saison
Die SIA-Norm erwähnt keinen Saisonfaktor, um die daraus resultierenden Drücke zu reduzieren. Wir nehmen daher an, dass cseason = 1.
Die grundlegende Windgeschwindigkeit ist also
(Non référencé par les normes SIA - Application de l'équation 4 de l'EN 1991-1-4.)
Spitzendruck der Geschwindigkeit qp

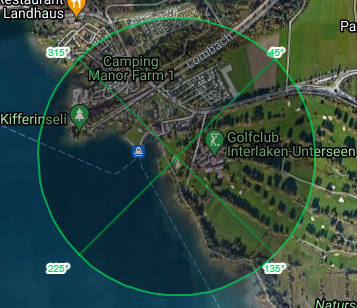

Für jede Oberfläche des Gebäudes werden die Windeffekte in 4 nominalen Winkelsektoren von 90° beobachtet:
  • die höchste Basiswindgeschwindigkeit vb, die in jedem seiner Sektoren enthalten ist, wird beibehalten
  • sie wird dann unter Berücksichtigung der Auswirkungen der Geländerauigkeit auf die Variabilität der mittleren Windgeschwindigkeit angepasst.
  • wird schließlich der Spitzengeschwindigkeitsdruck qp unter Berücksichtigung der Dichte der Luft und der schnellen Geschwindigkeitsschwankungen berechnet.

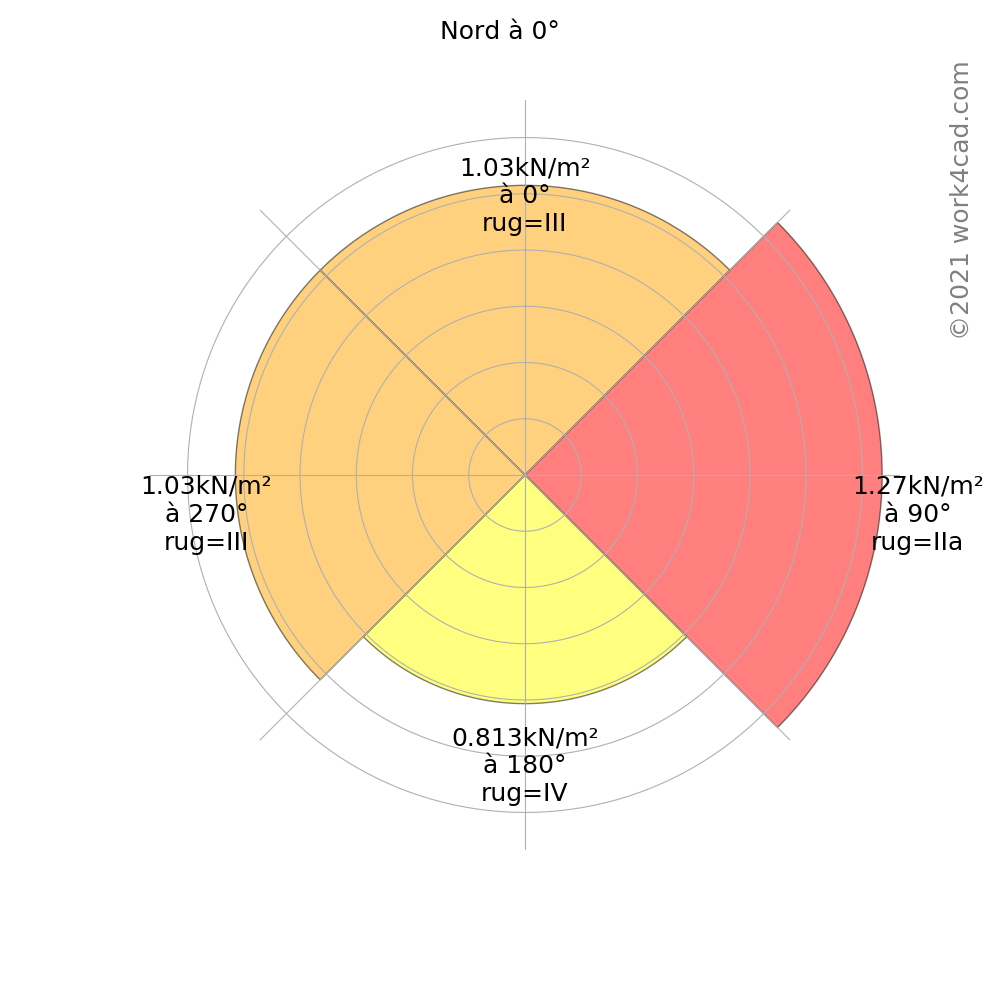

Grafik des Spitzengeschwindigkeitsdrucks für jede Windrichtung
Maximale äquivalente Spitzenwindgeschwindigkeit (auf dem Kamm Lvl +7.5 m)
  • 174 km/h zur Kontrolle der Schwingungen und Verformungen der Struktur im Grenzzustand der Gebrauchstauglichkeit (SLS).
  • 213 km/h um den Widerstand der Struktur im Grenzzustand der Tragfähigkeit (ULS) zu kontrollieren.
