Zone de vent SIA en Suisse - Pression de référence du vent

Obtenez dès maintenant les actions du vent sur votre bâtiment avec Lisa.blue !

Carte des zones de vent et des charges en Suisse (SIA)

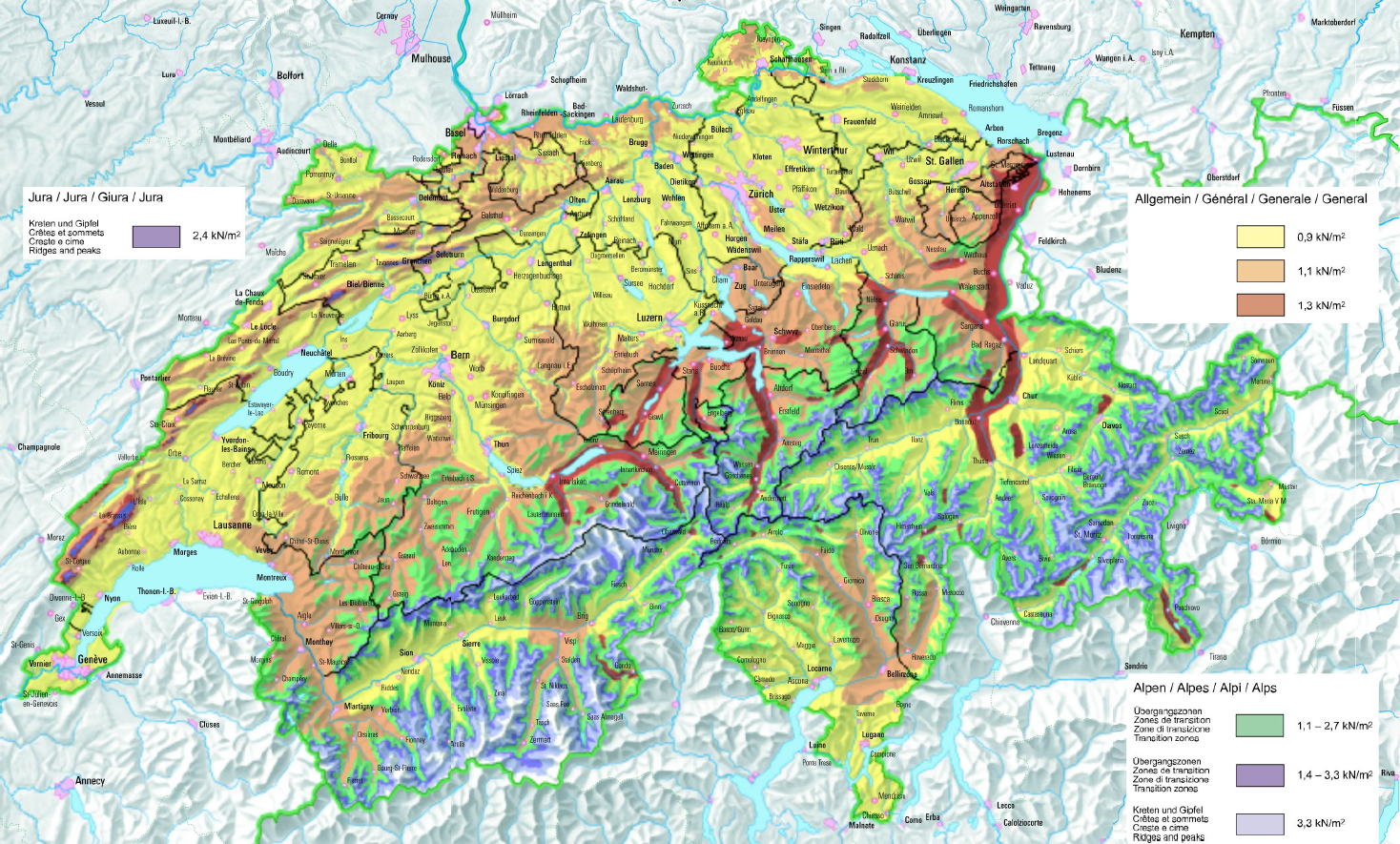

Carte des zones de vent en Suisse

Avec Lisa.blue, obtenez votre zone de vent SIA immédiatement


En Suisse, les régions de vent varient de la zone 0.9 (la plus basse) à la zone 3.3 (la plus élevée).

Ces zones indiquent la variation de la valeur de référence de la pression dynamique en kN/m².

Valeur de référence de la pression dynamique en kN/m², par zone selon la norme SN 261:2020 §6.2 (+ Annex E)
Zones de vent Jura Général Alpes
Valeur de référence de la pression dynamique en kN/m² 2.4 0.9 1.1 1.3 1.1-2.7 1.4-3.3 3.3

Extrait de Lisa.blue pour une zone de vent 1.1

Vent

Le bâtiment est situé en zone de vent 1.1.
Normes de vent
La norme applicable pour le calcul des charges de vend sur le bâtiment est la norme SIA 261:2020 §6 (08/2020) et son annexe Annexe E (08/2020).
Pression dynamique de référence
La valeur de référence de la pression dynamique, qp0, correspond à la vitesse de pointe (rafales de vent de quelques secondes), indépendamment de la direction du vent et de la période de l'année, à une hauteur de 10m au-dessus d'un sol de la catégorie de terrain III.
Les valeurs de référence de la pression dynamique du vent sont spécifiées dans l'annexe E.
Celle-ci fournit une carte du territoire national découpée en zones climatiques.
Pour la zone choisie 1.1, la valeur de la pression indiquée est qp0 = 1.1 kN/m².
Valeur de base de la vitesse de référence du vent
La valeur de base de la vitesse de référence du vent, vb0, est déduite de la pression dynamique et de la densité de l'air.
la densité de l'air pour un bâtiment situé à une altitude de 1278 m..
(Office fédéral de l'énergie, 1999: Planification des installations éolienne - Guide pour la Suisse).
la relation entre la pression dynamique qp0 et la vitesse du vent vb0 est :

La vitesse de référence du vent vb0 est donc :

Vitesse de référence du vent vb au droit du site de construction sur une période de retour de 50 ans
Coefficient de probabilité de dépassement
La probabilité p de dépassement est considérée sur la durée d'utilisation du projet, elle même fonction de l'usage du projet.
Pour notre projet de construction utilisé comme habitation individuelle, la durée d'utilisation recommandée, utile à la détermination de la période de retour, est donc de 50 ans.

La vitesse moyenne du vent sur 10 minutes présentant la probabilité p de dépassement, sur une période d'un an, est déterminée en multipliant la vitesse de référence du vent vb par le coefficient de probabilité de vents forts cprob :
(Non référencé par les normes SIA - Application de la norme EN 1991-1-4 Equation 4.2.)

Coefficient de direction du vent
Par 'direction de vent', on entend la direction d'où vient le vent.
La norme SIA ne mentionne pas de coefficient de direction du vent pour réduire les pressions qui en résultent. Nous supposons donc que cdir = 1.
Coefficient de saison
La norme SIA ne mentionne pas de coefficient de saisonnalité du vent pour réduire les pressions qui en résultent. Nous supposons donc que cseason = 1.
La vitesse de référence du vent est donc
(Non référencé par les normes SIA - Application de la norme EN 1991-1-4 Equation 4.)
Pression dynamique de pointe qp
Pour chacune des surfaces de la construction, les effets du vent sont observés selon 4 secteurs angulaires nominaux de 90° :
  • la plus forte vitesse de référence vb contenue dans chacun de ses secteurs est retenue
  • elle est ensuite corrigée en fonction de la catégorie de rugosité du terrain impactant sur la variabilité de la vitesse moyenne du vent.
  • la pression dynamique de pointe qp est enfin calculée en considérant la masse volumique de l'air et les fluctuations rapides de vitesse.

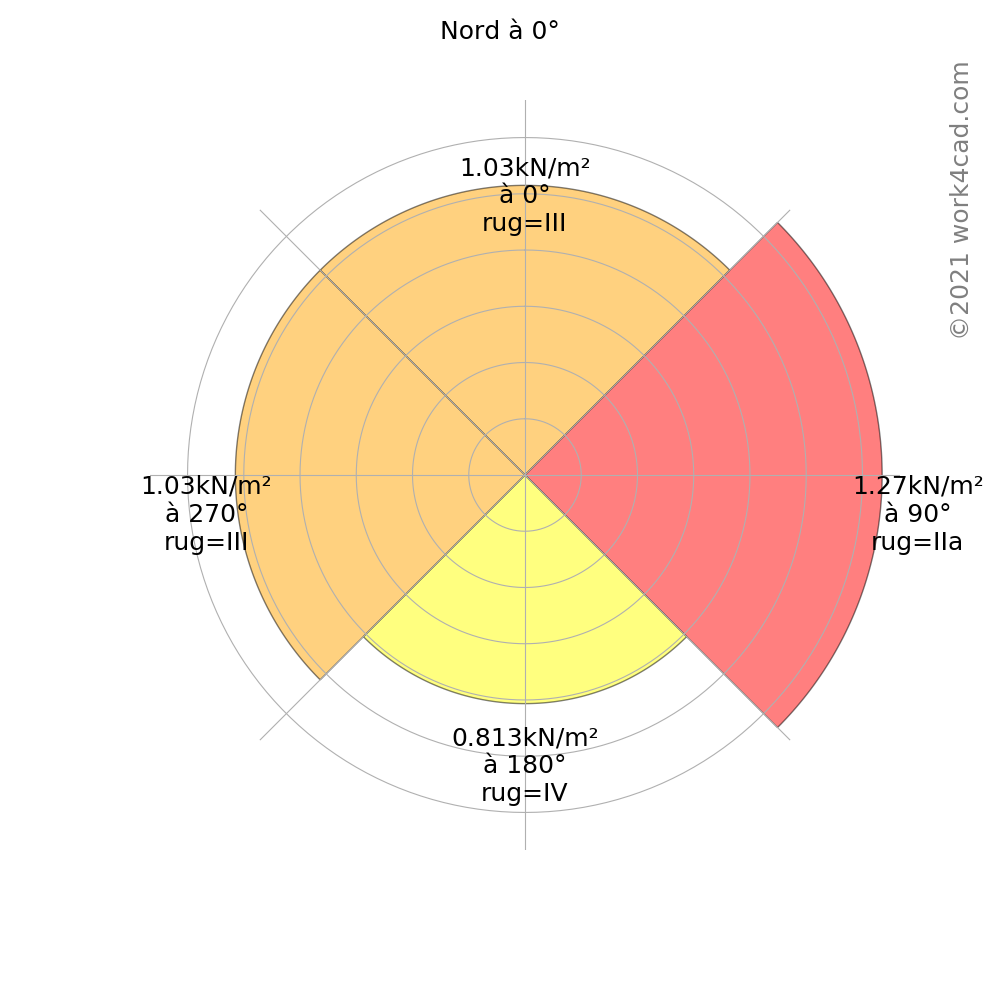

Graphe de la pression dynamique de pointe pour chaque direction de vent
Vitesses de pointe équivalentes maximales (au faîtage Niv +7.5 m)
  • 174 km/h pour le contrôle des vibrations et des déformations de la structure aux états limites de service (ELS).
  • 213 km/h pour le contrôle de la résistance de la structure aux états limites ultimes (ELU).
